消聲靜壓箱是在通風、空調系統中必不可少的空調配件，它與風口或散流器配套使用，能消除出風口處的氣流噪聲，在系統中配置靜壓箱，可增加系統的靜壓，靜壓箱選型，穩定氣流，是氣流組織更趨于合理，達到理想的空調效果。

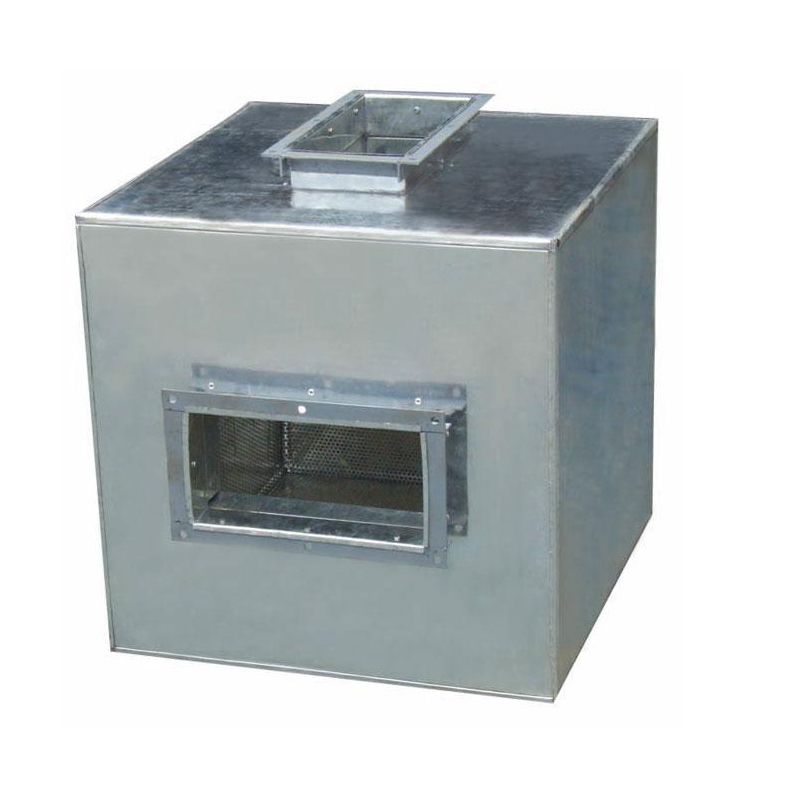

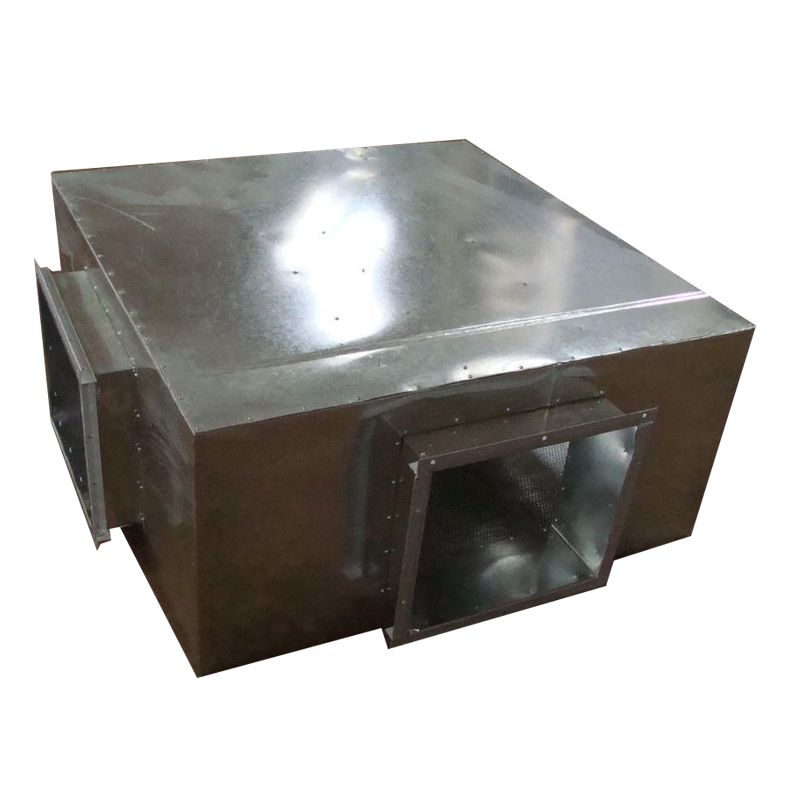

ZJ-01消聲靜壓箱

ZJ-01靜壓箱在通風系統中起到增加靜壓、穩定氣流的作用。靜壓箱利用斷面的突變和箱體表面的微穿孔板的吸聲作用對風機噪聲作有效的衰減，具有良好的消聲性能和較寬的頻帶，氣流阻阻力小，再生噪聲低遙消聲靜壓箱用鍍鋅板作外殼，內壁用孔板做成阻性吸聲片，內附玻璃布片、超細玻璃棉作吸聲材料。能將增加的靜壓和降低空氣動力噪聲功能融為一體，是通風系統不可缺少的配件。

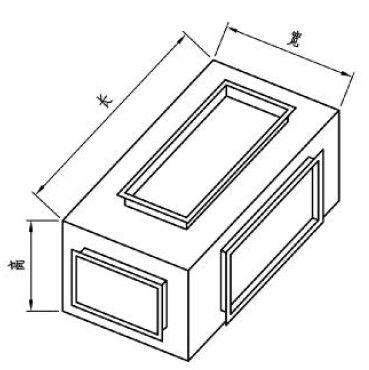

ZJ-01消聲靜壓箱結構示意圖

注：

1、本靜壓箱結構圖的開口位置僅供參考，用戶在訂貨時請?zhí)峁╅_(kāi)孔位置及開孔尺寸；

2、鍍鋅鋼板風管法蘭寬度按2002 年規范制作，玻鎂風管法蘭管度按50mm制作；

3、為了同用戶的安裝尺寸保持一致，若用戶沒有注明，法蘭不打孔。

ZJ-02內貼式消聲靜壓箱

ZJ-02靜壓箱是與條縫形風口配套的必不可少的配件，主風管送風通過軟管接至靜壓箱的頸部（即D尺寸處），此處設有一處蝶形閥，可控制進入靜壓箱的風量。靜壓箱的內表面貼有吸音材料，起到消除部分噪聲的作用。送風道配置靜壓箱能減少動壓增加靜壓，起到穩定氣流的作用，使之能得到更理想的送風效果遙b×a 可根據條縫風口尺寸而定，D尺寸根據所選用的軟管直徑而定，a 尺寸用戶可在2米范圍內任意選取，也可以根據用戶的特殊要求承接靜壓箱的設計制造。

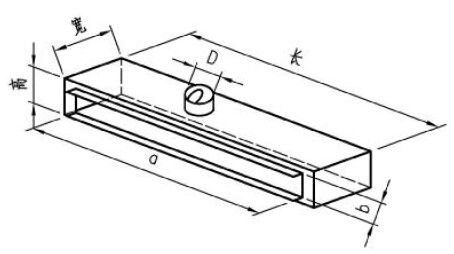

ZJ-02內貼式消聲靜壓箱結構示意圖
